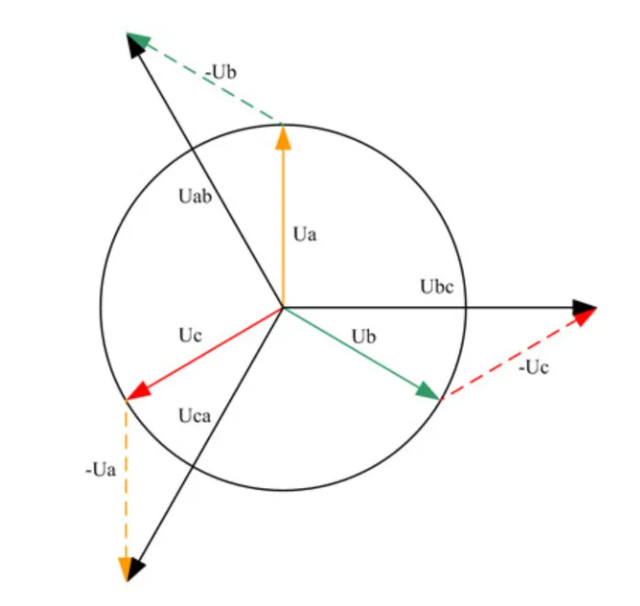

相电压与线电压变换原理
Uab=Ua-Ub，Ubc=Ub-Uc，Uca=Uc-Ua
线电压与相电压的定义
线电压是指三项电路中A、B、C三项引出线相互之间的电压，又称相间电压。星型的线电压大小为相电压的，三角形连接的线电压等于相电压。无论是采用星型接线还是三角形接线，三个线电压分别以Uab、Ubc、Uca表示。
相电压是指三项发电机星型接法中，三个绕组的末端被连载一起形成公共端 中性线，和三个绕组起端相连接的输电线形成相线，也称火线。火线与中性线间的电压成为相电压，分别以Ua、Ub、Uc表示。
ua = (uab - uca)/3
ub = (ubc - uab)/3
uc = (uca - ubc)/3
三相电路中，三个相电压是一组相互之间相差120度，幅值相等的“矢量”，以Ua，Ub，Uc表示（U的上面还有一横，表示是矢量）。
Ua+Ub=Uab，Ub+Uc=Ubc，Uc+Ua=Uca，这个Uab，Ubc，Uca就是线电压，是三个相电压的矢量相加的结果，它们形成了另一组线电压矢量。线电压的幅值增大了根号3倍，相位超前了30度。
电源里的字母代号：
ia、ib、ic ——指A、B、C三相电流。
in、ig ——分别为额定电流（in）最大电流（ig）.。
Rs ——瞬时值。
St、Ts ——分别是延时跳闸设定时间（St）与瞬时跳闸（Ts）。
电能表中四象限计量
根据《多功能电能表通信协议》DL/T645-2007的规定，我们将一个平面坐标系的横轴定义为有功功率，纵轴定义为无功功率，二个轴将一个平面划分为四个区域：
右上角的为Ⅰ象限，顺时针依次为Ⅱ象限、Ⅲ象限和Ⅳ象限；
Ⅰ象限和Ⅱ象限无功定义为正向无功，Ⅲ象限和Ⅳ象限无功定义为反向无功；

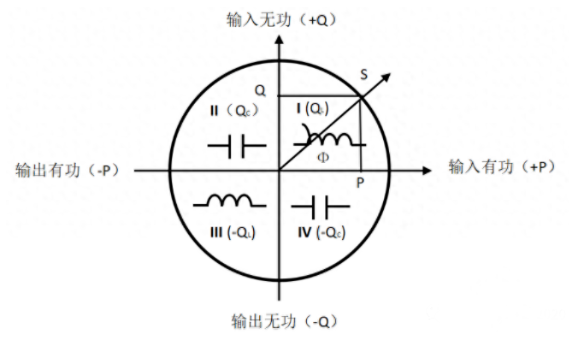

并相对于电压相量U具有相位角Φ。逆时针方向Φ角为正。四象限的示意图所示：
P—有功电能；Q—无功电能；QL—感性无功电能；QC—容性无功电能；S—视在功率
注：此图与《DL/T645-2007》标准中表示的方式不同，但内容是相同的。
正向有功：P=UICOSΦ，其中Φ的范围是±90°以内。
反向有功：P=UICOSΦ，其中Φ的范围是90°至270°
正向无功：P= UISINΦ，其中Φ的范围是0~180°以内（国标定义）
反向无功：P= UISINΦ，其中Φ的范围是180~360°以内（国标定义）
由于第I象限中电压超前电流90°以内，而在纯电感回路中，具有电压超前电流90°的现象，故当输入（正向）有功时，在第1象限中产生的无功称为感性无功；由于第IV象限中电压滞后电流90°以内，而在纯电容回路中，具有电压滞后电流90°的现象，故当输入有功时，在第IV象限中产生的无功称为容性无功。同理，当输出（反向）有功时，第III、II象限分别为感性无功和容性无功。
功率在四象限中表示含义：
1) 正向有功功率：即输入有功功率，是电网向用户送电，是用户用电功率；
2) 反向有功功率：即输出有功功率，是用户向电网送电，是用户发电功率；
3) 正向无功功率：即输入无功功率，是电网向用户送无功，是用户用无功功率；
4) 反向无功功率：即输出无功功率，是用户向电网送无功，是用户发无功功率；
无功在四象限中的表示含义：
1) Ⅰ象限无功：输入有功功率，输入无功功率，用户为感性（电流滞后电压）负载；
2) Ⅱ象限无功：输出有功功率，输入无功功率，用户负荷相当于一台欠励磁发电机；
3) Ⅲ象限无功：输出有功功率，输出无功功率，用户负荷相当于一台过励磁发电机；
4) Ⅳ象限无功：输入有功功率，输出无功功率，用户为容性（电流超前电压）负载；
容性无功、感性无功的表示含义：
1) Ⅰ象限：消耗有功功率，消耗感性无功功率。
2) Ⅱ象限：输出有功功率，输出容性无功功率。
3) Ⅲ象限：输出有功功率，输出感性无功功率。
4) Ⅳ象限：消耗有功功率，消耗容性无功功率。
